Описание

Сложность проектирования подвески для квадроциклов определяется жесткими условиями эксплуатации, и одновременно необходимостью приспособить ее к разнообразным условиям применения.

Для кого-то важна высокая проходимость и большие ходы подвески, для кого-то важна возможность буксировки прицепа, кто-то во главу требований ставит возможность скоростного движения по пересеченной местности, а для кого-то важна возможность прокатиться на природе, и при этом не растрясти «себя любимого» на кочках.

В конструкции модуля SS20 используются усиленные амортизаторы. Особое внимание при настройке подвески уделялось сохранению комфорта при передвижении по пересеченной местности и вместе с тем, увеличению управляемости на всех типах покрытий.

Пружины модуля подвески для Jumbo 700

Изменены характеристики передней и задней пружины, при сохранении штатной высоты квадроцикла. Передняя пружина стала несколько жестче, а задняя пружина наоборот — мягче. Это позволяет избежать резких толчков и «козления» при проезде неровностей дороги, что существенно увеличивает управляемость и комфорт при движении. Также подобное изменение характеристик пружин более корректно согласовало жесткость передней и задней подвески, и уменьшило колебания квадроцикла относительно поперечной оси.

Мы предлагаем на выбор модули подвески с двумя видами пружин:

• TOUR — модификация пружин с прогрессивной характеристикой сжатия и переменным шагом витков. Пружины TOUR с прогрессивной характеристикой работают более мягко в начале хода подвески и жестче в конце хода.
• CROSS — модификация пружин с линейной характеристикой сжатия и постоянным шагом витков. Пружины CROSS с линейной характеристикой имеют одинаковую жесткость по всему ходу подвески.

Настройки амортизаторов

Настройки амортизаторов существенно доработаны, по сравнению со штатными. Проведены изменения дроссельных и клапанных режимов работы амортизатора. Характеристики амортизаторов лучше сбалансированы с характеристикой пружин.

Модули подвески SS20 для квадроциклов имеют два варианта настроек амортизаторов — «Комфорт» и «Спорт»:

• с настройками «Комфорт» езда стала действительно комфортной, удалось избавиться от ряда недостатков стандартной подвески;
• в настройках «Спорт» существенно доработаны основные параметры амортизаторов, в таком исполнении их можно использовать при быстрой езде, в том числе с прыжками на трамплинах. Увеличенное сопротивление отбоя позволяет надежнее гасить «отскок» при проезде неровностей, ям и кочек. Это позволяет более безопасно двигаться по бездорожью, уменьшает «козление» и улучшает стабильность при движении на скорости. Уменьшены клевки при торможении, при разгоне перед приподнимается меньше.

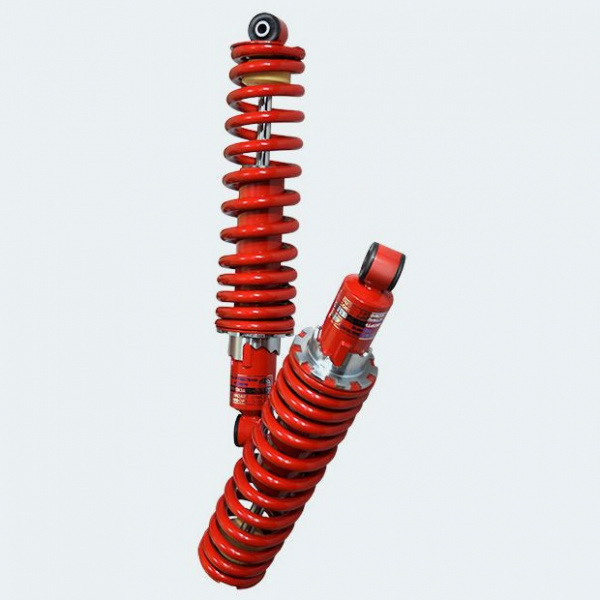

Конструкция амортизаторов для квадроциклов Jumbo 700

Конструкция амортизаторов от SS20 для квадроциклов Jumbo 700 также существенно отличается от штатных.

• Усиленные амортизаторы SS20 имеют больший диаметр корпуса, более толстый шток и увеличенный диаметр поршня.
• Увеличенный объем корпуса (диаметр корпуса 45 мм вместо 38,2 мм) и масла обеспечивает более стабильную работу амортизатора без перегрева и снижает пульсации давления внутри корпуса.
• Увеличен до 14 мм диаметр штока (штатный — 12,5 мм).
• Увеличенный диаметр поршня уменьшает удельные нагрузки на элементы клапанной системы амортизаторов, что существенно продлевает ресурс. Амортизатор имеет более высокие прочностные характеристики корпусных деталей.

Комплектующие комплектов подвески для квадроциклов Jumbo 700

• Сайлентблоки амортизаторов SS20 усилены по сравнению со штатными — увеличен размер резиновой втулки. Амортизатор имеет значительно более высокий ресурс, и может выдерживать более высокие нагрузки.
• Отбойник амортизаторов SS20 выполнен из пенополиуретана, что выгодно выделяет его на фоне штатного резинового. Пенополиуретановый буфер лучше приспособлен для работы в холодных условиях и, кроме того, в отличие от резинового, мало подвержен старению и растрескиванию. И, нужно отметить, что резина со временем становится более жесткой, в отличие от пенополиуретана, который на протяжении всего срока службы сохраняет заданные характеристики.
• Для регулировки преднатяга пружин используется специальный ключ, который входит в комплект передних модулей подвески квадроцикла Baltmotors Jumbo 700-й серии.
